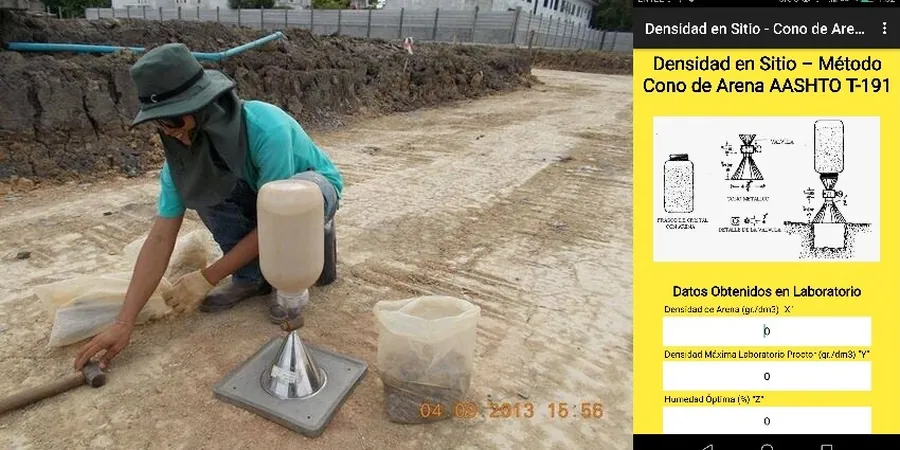

Essai de densité sur site à Roubaix – Méthode du cône de sable

La norme NF P94-061 encadre strictement l'essai de densité par cône de sable, et à Roubaix, les limons de surface rendent ce contrôle indispensable. Un remblai mal compacté derrière une canalisation rue de Lannoy ou sous une chaussée avenue des Nations Unies ne pardonne pas. Nous intervenons avec le matériel calibré pour mesurer la masse volumique sèche in situ en moins d'une heure. Le sous-sol de Roubaix, marqué par des alluvions fines et une nappe parfois perchée à faible profondeur, exige une vérification systématique après chaque couche de compactage. Avant d'atteindre les 95 % de l'Optimum Proctor Normal exigé par le maître d'oeuvre, il faut un essai fiable. Nous couplons souvent ce contrôle avec la granulométrie pour valider la nature du matériau d'apport avant compactage, et avec l'essai Proctor lorsque la référence de densité du laboratoire est absente du cahier des charges.

Un degré de compactage inférieur de 3 % peut réduire la portance d'une chaussée de 30 %. Le cône de sable mesure cet écart avec précision.

Méthodologie et portée

L'erreur classique à Roubaix consiste à réutiliser des limons argileux du site comme remblai sans en contrôler la teneur en eau. Le cône de sable donne une densité humide, mais si le matériau est trop sec ou trop humide, le compactage ne sert à rien. Nous forons le trou à la tarière manuelle, pesons le sable calibré de silice qui remplit la cavité, et calculons la densité sèche en tenant compte de l'humidité mesurée à l'étuve selon NF P94-050. Ce protocole paraît simple, mais en terrain roubaisien, les graviers résiduels des remblais industriels anciens faussent souvent la cavité. Notre équipe technique connaît ces pièges. Pour les projets de voirie sur des sols hétérogènes, nous recommandons de croiser cet essai avec l'essai CPT pour détecter les couches molles sous la plateforme compactée, et avec les sondages SPT quand le projet descend sous la zone d'influence du compactage.

Considérations locales

Entre le quartier de l'Alma-Gare, posé sur des alluvions tourbeuses compressibles, et le secteur Barbieux sur des limons sableux plus stables, la réponse au compactage change radicalement. Un remblai technique qui passe le contrôle au cône de sable à Barbieux peut devenir instable à l'Alma si la nappe remonte après une semaine de pluie. Roubaix enregistre une pluviométrie moyenne de 740 mm par an, et les sols fins retiennent l'eau. Un essai de densité un jour de beau temps ne garantit rien si le drainage est absent. Nous insistons pour réaliser le suivi de la perméabilité in situ dès que le projet touche des limons saturés, et pour vérifier la portance à long terme avec un CBR routier avant de couler la couche de forme.

Paramètres techniques

Paramètre	Valeur typique
Norme de référence	NF P94-061-1 (1996)
Principe	Substitution d'un volume de sol par du sable calibré
Sable utilisé	Sable de silice calibré, granulométrie 0/2 mm
Volume du trou	800 à 1200 cm³ selon le Dmax
Mesure de l'humidité	NF P94-050 (étuve ou speedy)
Densité de référence	ρdOPN ou ρdOPM (NF P94-093)
Profondeur d'essai	Surface à 30 cm, ou par couche de 20 cm
Rendement	3 à 5 points par heure en terrain ouvert

Services techniques associés

Essai au cône de sable ponctuel

Mesure de la masse volumique sèche en un point. Comprend le forage manuel, le test au cône, le prélèvement pour humidité et le rapport avec le degré de compactage. Livré sous 24 h.

Planche d'essai avec suivi de compactage

Définition des paramètres de compactage (épaisseur, nombre de passes, type de compacteur) sur une planche témoin, puis contrôle systématique par cône de sable tous les 500 m².

Questions fréquentes

Combien coûte un essai de densité au cône de sable à Roubaix ?

Le prix d'un essai de densité par la méthode du cône de sable se situe entre 100 € et 150 € par point, selon le nombre de points et la distance de déplacement sur le secteur de Roubaix. Ce tarif inclut la mesure in situ, la détermination de la teneur en eau et le rapport d'essai avec le degré de compactage.

À quelle profondeur peut-on réaliser l'essai au cône de sable ?

L'essai se réalise en surface ou jusqu'à 30 cm de profondeur. Pour des contrôles plus profonds, on peut excaver par couches successives de 20 cm. Au-delà de 50 cm, nous recommandons un autre essai comme le pénétromètre dynamique.

Combien de points de contrôle faut-il pour une tranchée ?

Le Guide des Terrassements Routiers recommande un point par couche tous les 500 m² de plateforme. Pour une tranchée linéaire, cela équivaut à un point tous les 50 mètres linéaires en moyenne, avec un minimum de 3 points par couche.
