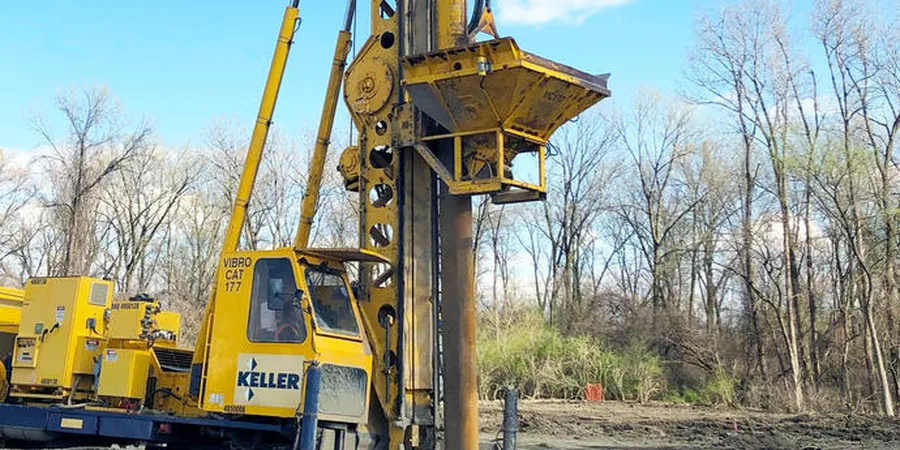

Conception de vibrocompactage à Roubaix

À Roubaix, le réflexe de fonder sur pieux dès qu'on rencontre du remblai coûte cher et ralentit le chantier. Le vibrocompactage permet souvent d'éviter ces fondations profondes. On compacte le sol en place par vibration, jusqu'à des profondeurs de 12 à 15 mètres. La maille de traitement est calée sur la granulométrie réelle du site. On contrôle maille par maille l'énergie appliquée et le tassement obtenu. À Tourcoing ou Wattrelos, on a déjà traité des remblais hétérogènes que les essais CPT donnaient à moins de 4 MPa en pointe avant compactage. Après passage, la résistance remonte au-dessus de 8 MPa, et on fonde en semelles superficielles. Le gain économique est direct. L'étude de conception définit la grille de points, la fréquence du vibreur, et le temps de maintien en fond de passe. Chaque paramètre compte.

Le vibrocompactage transforme un sol lâche en appui contrôlé sans excavation ni béton.

Méthodologie et portée

Un chantier rue de l'Alma, en bordure de l'ancien lit de la Lys, montrait des limons sableux avec poches tourbeuses. Le vibrocompactage a été dimensionné en maille triangulaire de 2,20 m d'entraxe, avec passes de 3 m contrôlées par enregistrement continu. Le refus est survenu à 9,50 m sur le gravier des Flandres. On a vérifié la densification par essais de densité au cône de sable entre les points de compactage. Le tassement résiduel calculé sous semelle est passé de 28 mm à moins de 5 mm. La conception doit intégrer les vibrations induites sur le voisinage : à Roubaix, avec l'habitat mitoyen ancien, on installe des lignes de sismographes et on limite la vitesse particulaire à 5 mm/s. L'étude inclut le plan de suivi vibratoire et le phasage des passes pour éviter la liquéfaction temporaire des limons saturés.

Considérations locales

Roubaix culmine à 50 mètres d'altitude dans la plaine de la Lys, avec une nappe phréatique souvent sub-affleurante en hiver. Les remblais industriels hérités du textile contiennent des poches de cendres, scories et débris de briques. Le vibrocompactage dans ces matériaux sans cohésion fonctionne bien, mais les poches argileuses ou tourbeuses ne densifient pas. Le risque est de laisser des zones molles non traitées entre les points de compactage. La conception doit croiser les données de l'essai CPT et les sondages pressionétriques pour détecter ces lentilles. Sur le secteur de l'Union, à cheval sur Roubaix et Tourcoing, des remblais hétérogènes ont nécessité un maillage adaptatif : on resserre les points quand le refus n'est pas atteint. Sans cette adaptation, le tassement différentiel peut dépasser le centimètre entre deux semelles voisines.

Paramètres techniques

Paramètre	Valeur typique
Profondeur de traitement	Jusqu'à 15 m selon vibreur
Maillage type	Triangulaire 1,80 à 2,50 m
Énergie appliquée	130 à 180 kW (vibreur électrique)
Contrôle par passe	Enregistrement continu (ampérage, profondeur)
Vitesse particulaire limite mitoyen	5 mm/s (ITSEA, circulaire 96)
Gain de résistance CPT cible	qc > 8 MPa après traitement

Services techniques associés

Étude de compactabilité

On réalise une analyse granulométrique et on détermine le coefficient d'uniformité. Le critère de compactabilité suit les abaques de Mitchell : le passant à 80 µm doit rester sous 15 % et le coefficient d'uniformité supérieur à 2,5 pour que le vibrocompactage soit efficace.

Dimensionnement de la maille de traitement

La conception définit l'entraxe des points, le nombre de passes, la fréquence du vibreur et la durée de compactage par passe. On s'appuie sur les corrélations CPT post-traitement pour garantir le critère de réception.

Suivi et contrôle en phase chantier

Notre laboratoire installe les sismographes, suit l'enregistrement des paramètres de vibrage en continu, et réalise les essais de contrôle post-compactage (pénétromètre dynamique, densité au cône de sable) pour valider la maille.

Normes applicables

NF P 94-160-2 (contrôle par pénétromètre dynamique après compactage), EN 14731:2005 (exécution des travaux de vibrocompactage), Eurocode 7 (EN 1997-1:2004) – calcul aux états limites, Recommandations CFMS – Amélioration des sols par vibrocompactage, Circulaire 96/04 – seuils vibratoires mitoyens

Questions fréquentes

Quel type de sol à Roubaix répond bien au vibrocompactage ?

Les sables lâches, les limons sableux et les remblais granulaires sans cohésion réagissent très bien. Le critère de base : moins de 15 % de fines (passant à 80 µm) et un coefficient d'uniformité Cu supérieur à 2,5. Les argiles et les tourbes ne se compactent pas par vibration, il faut alors envisager d'autres techniques.

Combien coûte une mission de conception de vibrocompactage ?

La conception complète, incluant l'étude de compactabilité, le dimensionnement de la maille et le protocole de contrôle, se situe entre 1 370 € et 5 310 € selon la surface à traiter et la complexité du site. Ce montant couvre l'analyse des données géotechniques, le calcul des passes et la rédaction du cahier de contrôle.

Quelle profondeur maximale peut-on traiter par vibrocompactage ?

Avec un vibreur électrique de 180 kW, on atteint couramment 15 mètres de profondeur. À Roubaix, dans les alluvions de la Lys, le refus survient souvent entre 9 et 12 mètres quand on rencontre le gravier des Flandres. La conception fixe la profondeur en fonction de la stratigraphie réelle du site.

Comment garantissez-vous l'efficacité du traitement ?

On installe un contrôle en trois niveaux : l'enregistrement continu des paramètres de vibrage (ampérage, profondeur, temps) pendant l'exécution, des essais pénétrométriques avant et après traitement pour mesurer le gain de résistance, et des mesures de densité in situ entre les points de compactage.
