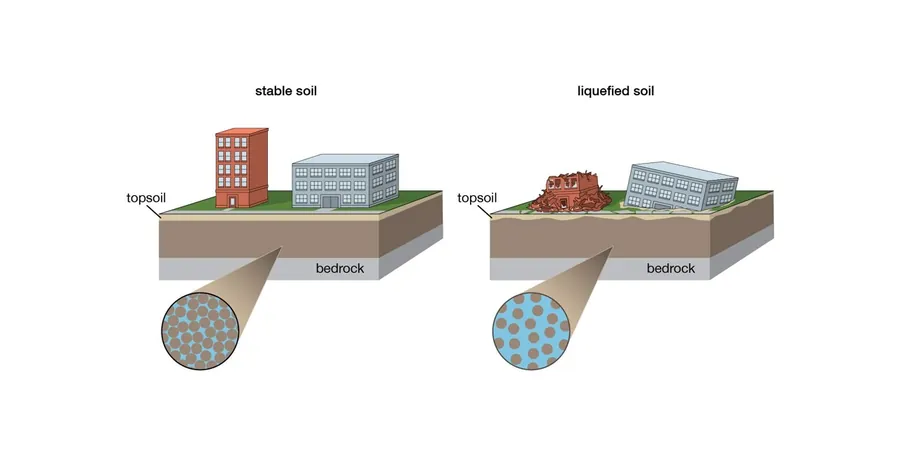

À Roubaix, on sous-estime souvent le risque sismique parce que la région n'est pas méditerranéenne. Et pourtant, la faille du Bassin de Mons traverse le sous-sol à moins de quarante kilomètres, et la sismicité modérée du Hainaut est documentée depuis le séisme de 1896 qui avait fissuré plusieurs cheminées d'usine dans le quartier du Pile. L'analyse de liquéfaction devient alors un sujet concret dès qu'on creuse dans les alluvions de la Marque ou qu'on projette un bâtiment sur les remblais sableux qui bordent l'ancien canal. L'analyse de liquéfaction ne se limite pas aux zones de forte sismicité : en contexte intraplaque, un séisme de magnitude 5 peut générer des pressions interstitielles suffisantes pour déstabiliser un sol saturé mal compacté. En pratique, nous combinons l'analyse de liquéfaction avec une campagne géotechnique qui caractérise la granulométrie, la densité relative et le niveau de nappe. L'analyse de liquéfaction sur Roubaix exige une parfaite connaissance des formations superficielles, souvent hétérogènes, héritées de l'activité textile et des remblaiements successifs du XIXe siècle.
Un sable propre mal compacté sous nappe peut perdre 80 % de sa capacité portante en moins de 30 secondes de secousse.
Considérations locales
Le risque de liquéfaction à Roubaix est concentré dans les alluvions récentes de la Marque et les poches de sable de couverture datant de l'Holocène. La nappe phréatique se situe souvent entre 1,5 et 3 mètres de profondeur dans le fond de vallée, ce qui maintient un degré de saturation élevé toute l'année. Une analyse de liquéfaction négligée sur un terrain en zone inondable peut conduire à des désordres graves : perte de portance sous semelles filantes, basculement de cuvelages, rupture de réseaux enterrés. Nous avons observé plusieurs cas où des sondages carottés révélaient des sables propres avec une densité relative inférieure à 40 %, un seuil critique qui déclenche une recommandation de traitement de sol. L'analyse de liquéfaction permet alors d'anticiper ces défaillances et de dimensionner des solutions de mitigation adaptées au contexte urbain dense de la métropole européenne de Lille.
Normes applicables
NF EN 1998-5:2005 – Calcul des structures pour leur résistance aux séismes – Partie 5, NF P06-036 – Annexe nationale à l'EN 1998-5, Youd, T.L. et al. (2001) – Summary Report NCEER/NSF Workshops on Evaluation of Liquefaction Resistance, Seed, H.B. & Idriss, I.M. (1971) – Simplified Procedure for Evaluating Soil Liquefaction Potential, Ishihara, K. & Yoshimine, M. (1992) – Evaluation of Settlements in Sand Deposits Following Liquefaction
Questions fréquentes
Quel est le coût d'une analyse de liquéfaction pour un terrain à Roubaix ?
Pour une mission type incluant deux sondages SPT, les essais de laboratoire associés et le rapport de calcul LPI, l'investissement se situe entre 2 100 et 4 280 euros selon la profondeur d'investigation et la complexité du site. Ce montant couvre la phase diagnostic et les recommandations de mitigation si le risque est avéré.
À partir de quelle profondeur la nappe rend-elle le sol liquéfiable ?
La norme NF EN 1998-5 classe comme potentiellement liquéfiables les sols saturés jusqu'à 20 mètres de profondeur. À Roubaix, la nappe alluviale se rencontre souvent entre 1,5 et 3 mètres, ce qui place la quasi-totalité des fondations superficielles dans la zone critique si le sol est sableux et lâche.
Quelle est la différence entre l'analyse Seed-Idriss et l'approche énergétique ?
L'approche Seed-Idriss simplifiée, que nous utilisons en routine, compare le CSR sismique au CRR du sol via des corrélations SPT ou CPT. L'approche énergétique (Berrill & Davis, Green) modélise la dissipation d'énergie et s'emploie plutôt en recherche ou pour des ouvrages stratégiques. Pour la majorité des projets à Roubaix, la méthode semi-empirique Seed-Idriss actualisée par Youd et al. (2001) est la référence réglementaire.
Quels sont les signes qu'un sol a subi une liquéfaction lors d'un séisme passé ?
Les indices de surface incluent des cônes de sable (sand boils), des fissures en cratère, des affaissements différentiels et des déplacements latéraux de berges. En forage, on peut retrouver des structures en dyne sableuses remontées dans des couches sus-jacentes. Le séisme du Hainaut de 1896 n'a pas laissé de traces documentées de liquéfaction à Roubaix, mais la géométrie des alluvions de la Marque suggère une susceptibilité dans les zones non densifiées.
